某工場 事務所トイレ汚水配管更新工事例

某工場 事務所トイレ汚水配管工事の施工を請けたまりました。


以前から流れが悪いとの事でしたが、ここにきて完全に流れなくなった為、とりあえずは配管内の現状調査から開始しました。

結果、配管内(横引きメイン管75A)の半分以上に不純物が蓄積されて、しかも固着してる事が判明。かなり厳しい状態です。

ダメ元で直ちに掃除口からの一応の高圧洗浄を実施しましたが、やはり全く効果なし。

そこで緊急での配管全更新と相成りました。


配管更新に伴い、天井内の懐300mm程度で作業性が著しく悪かった為、天井は全解体。(作業後ジプトンにて復旧)

まずは既存配管を切断及び撤去。

配管内は御覧の通り不純物がギッシリ。(通水率は30%程度も無いくらいでしょうか)

これでは流れる訳ありませんね。


PS内縦配管の接続はソケットで延長しても良かったのですが、段差を考慮して既存単管を炙って撤去。(既存管VU仕様に対して継手DV仕様)

そこから横引きメイン管を施工。

そして大便器、小便器各1系統を接続。

勾配も確認して何度かの通水テストを実施。もちろん漏れ無し。

無事に施工完了となりました。


施工内容詳細


天井解体及び復旧

配管内調査


配管仕様

遮音+耐火仕様(昭和電工建材社製)

以下全更新

 横引きメイン管75A

 大便器系統75A×1系統

 小便器系統50A×1系統

 床掃除口×1ヵ所


実行予算 60万

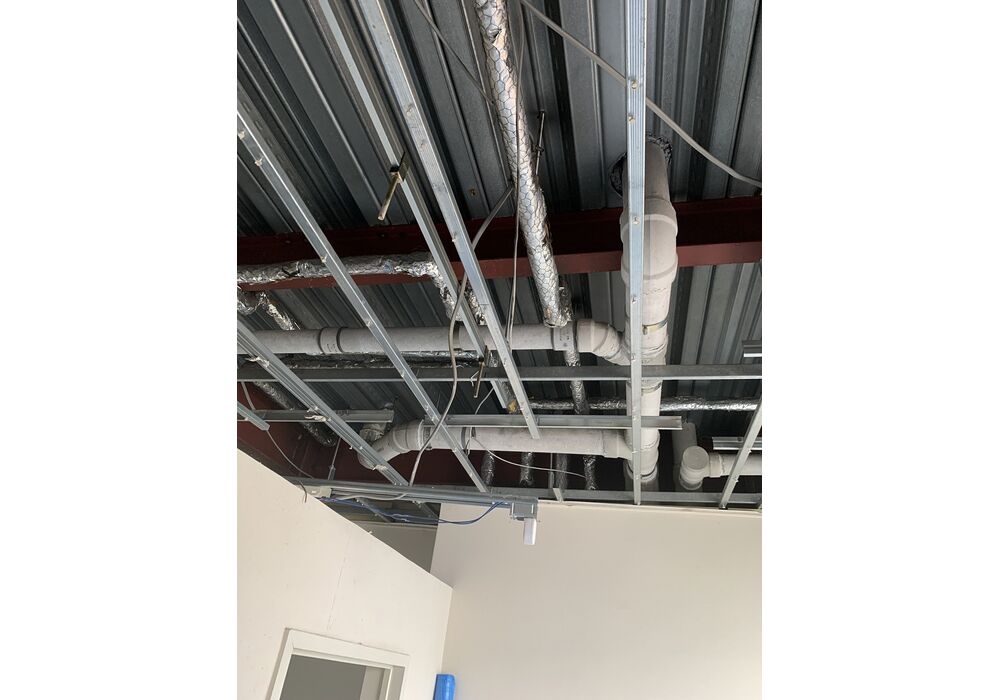

施工前 既設配管状況①
20210908_041436461_iOS

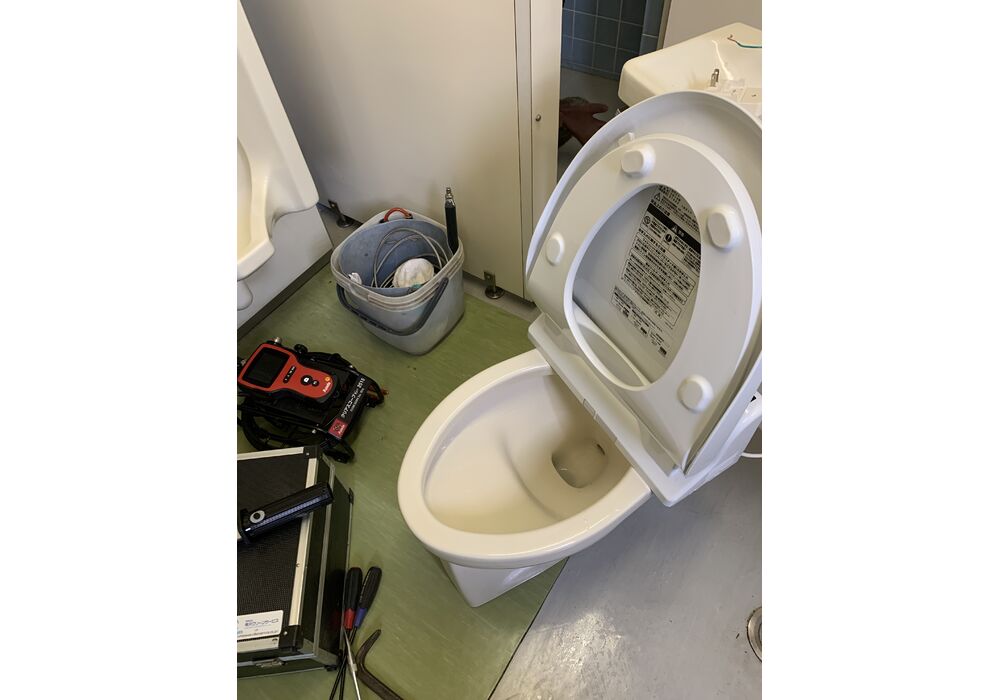

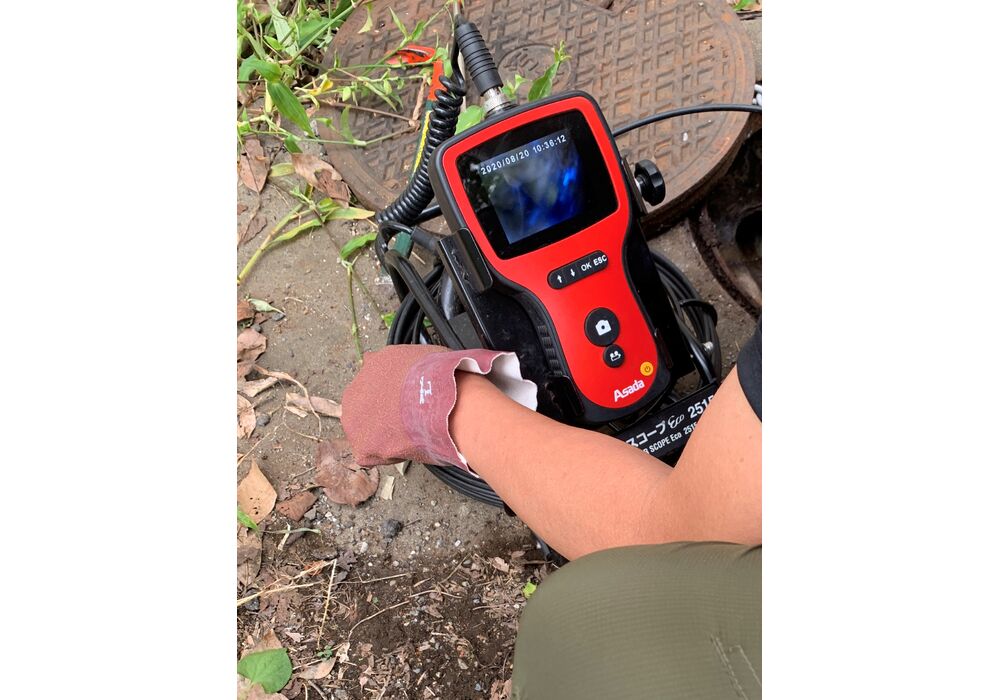

20210908_045211019_iOS

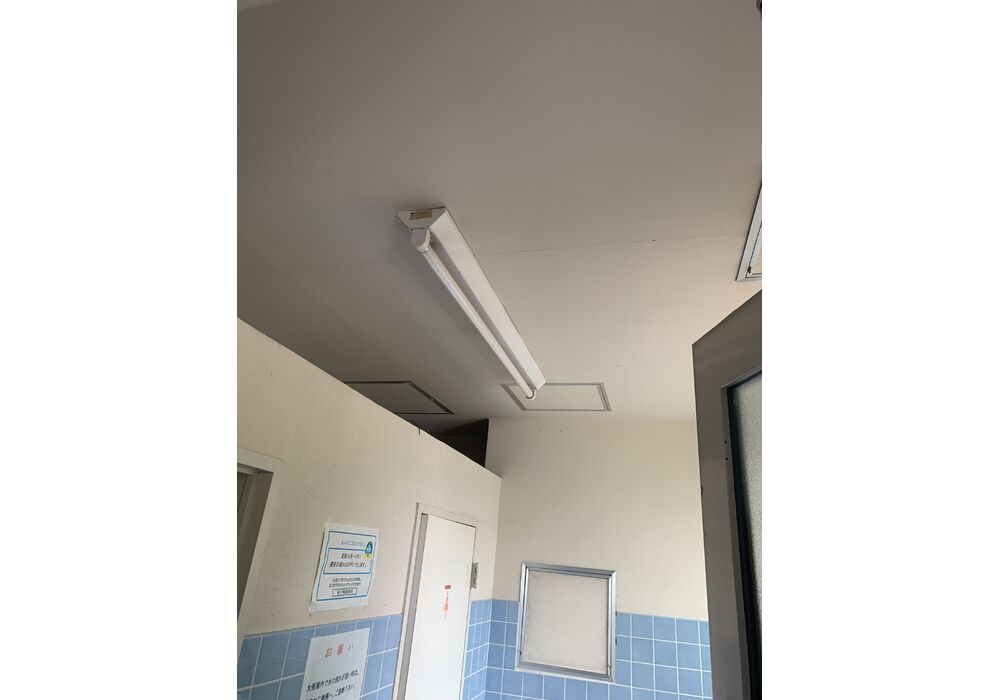

20210917_234330046_iOS

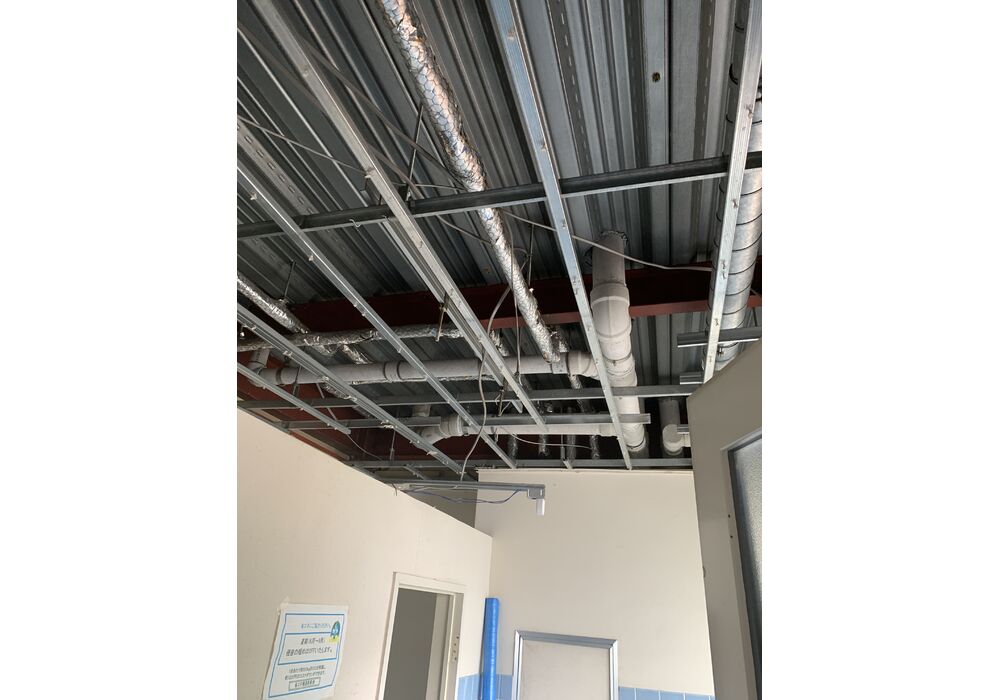

20210918_014109879_iOS

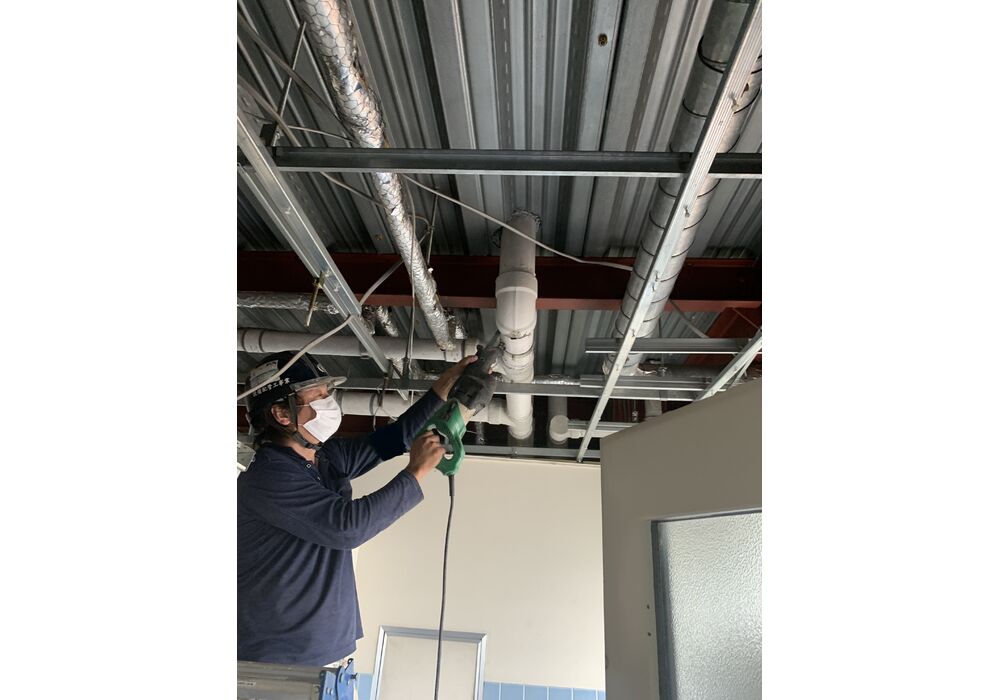

20210918_020910810_iOS

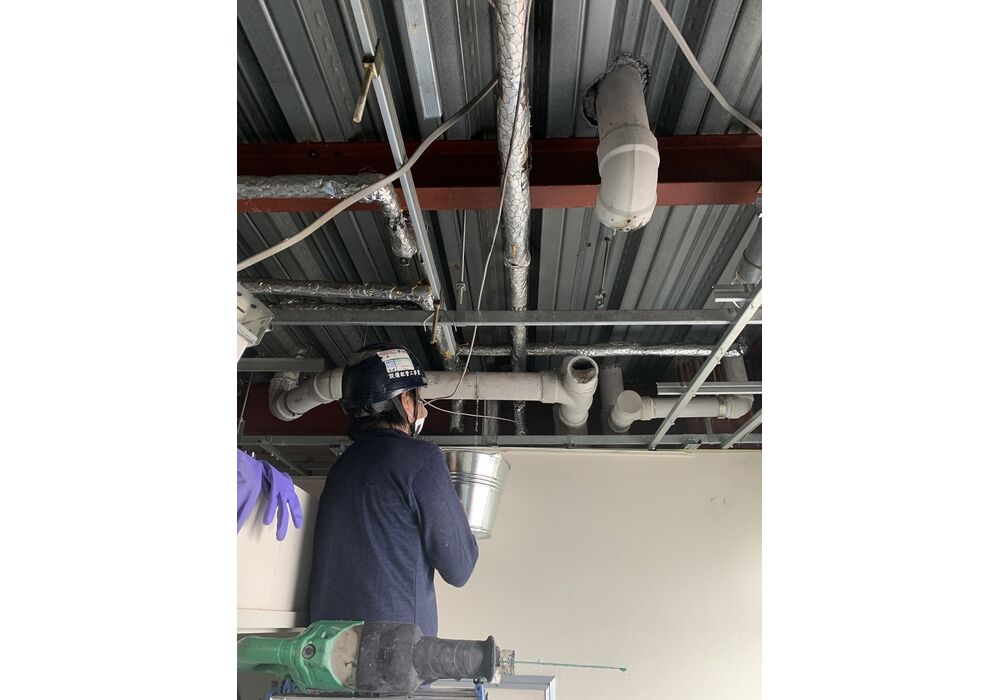

既設配管撤去作業中②

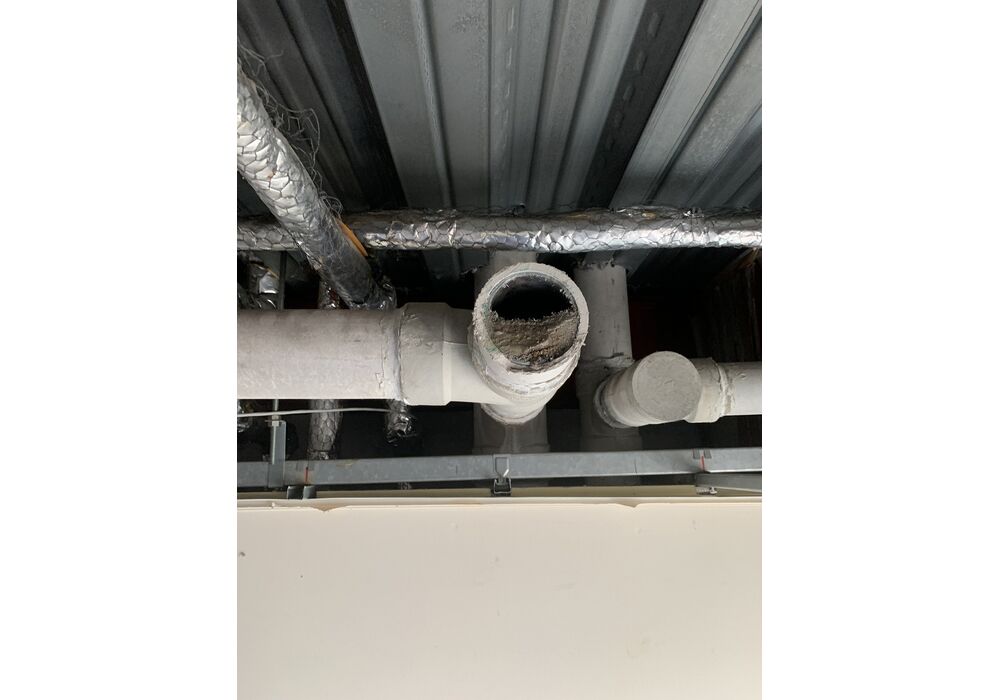

既設配管 不純物詰まり状況②

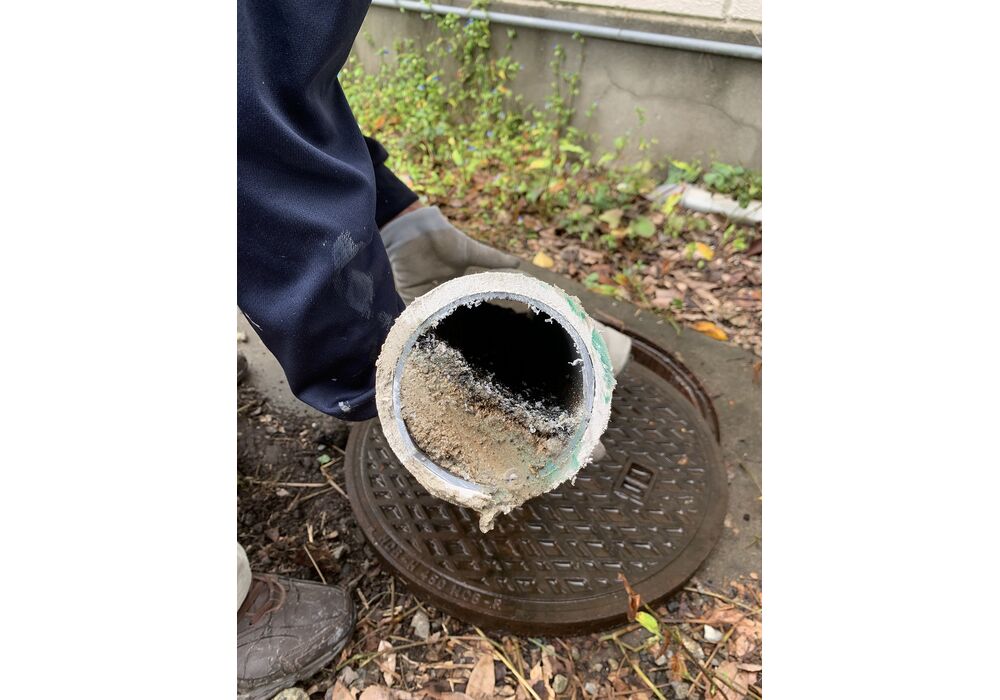

既設配管 不純物詰まり状況①

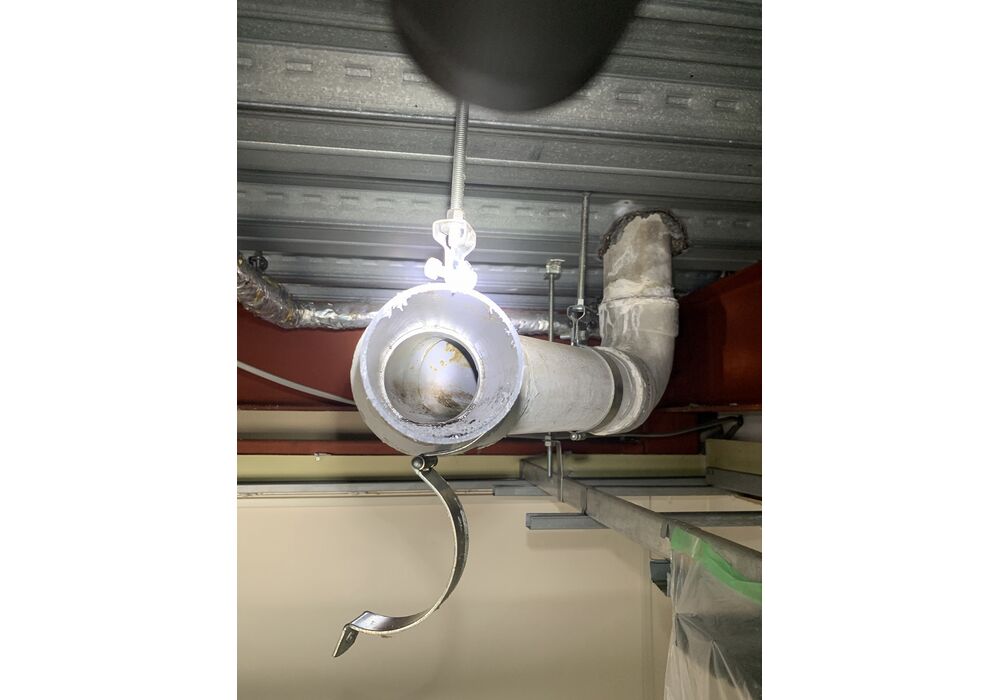

既設配管状況 大便器系統

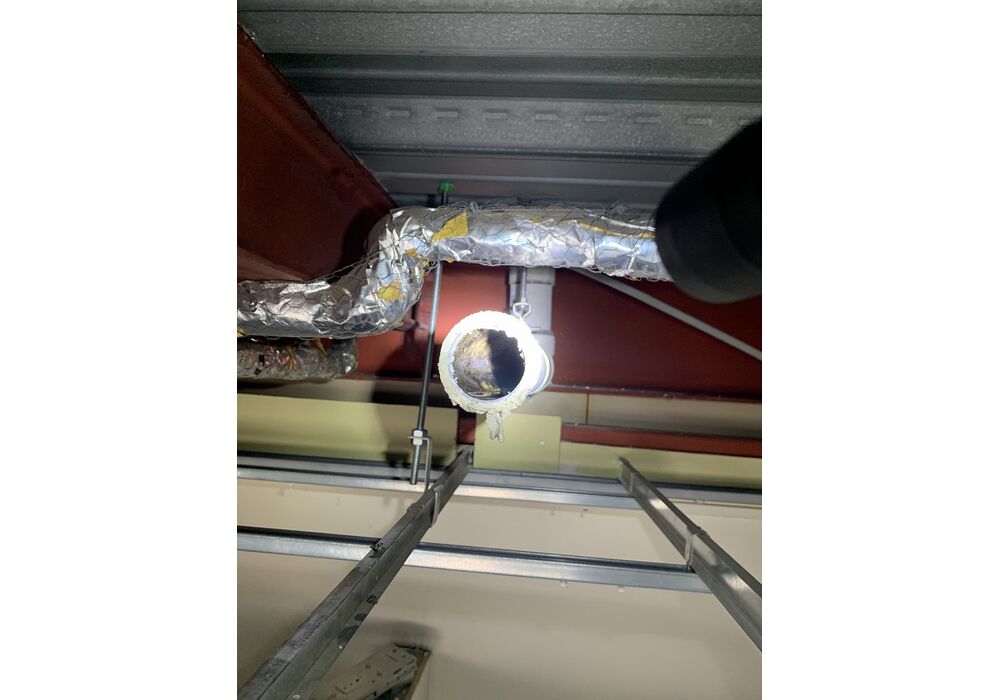

既設配管状況 小便器系統

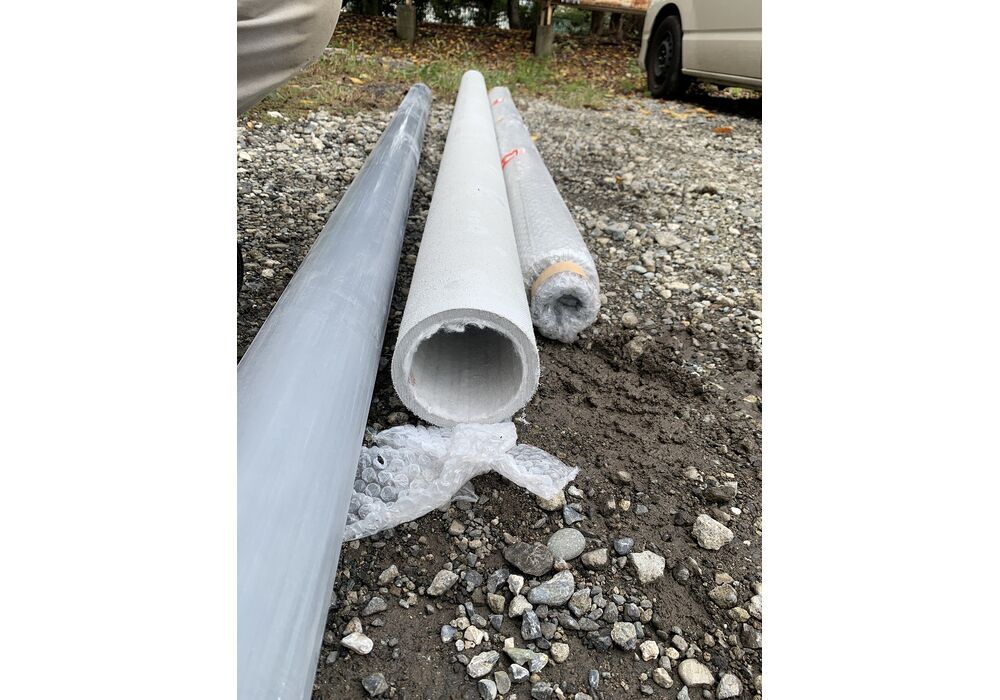

配管仕様① 耐火+遮音仕様(昭和電工機材社製)

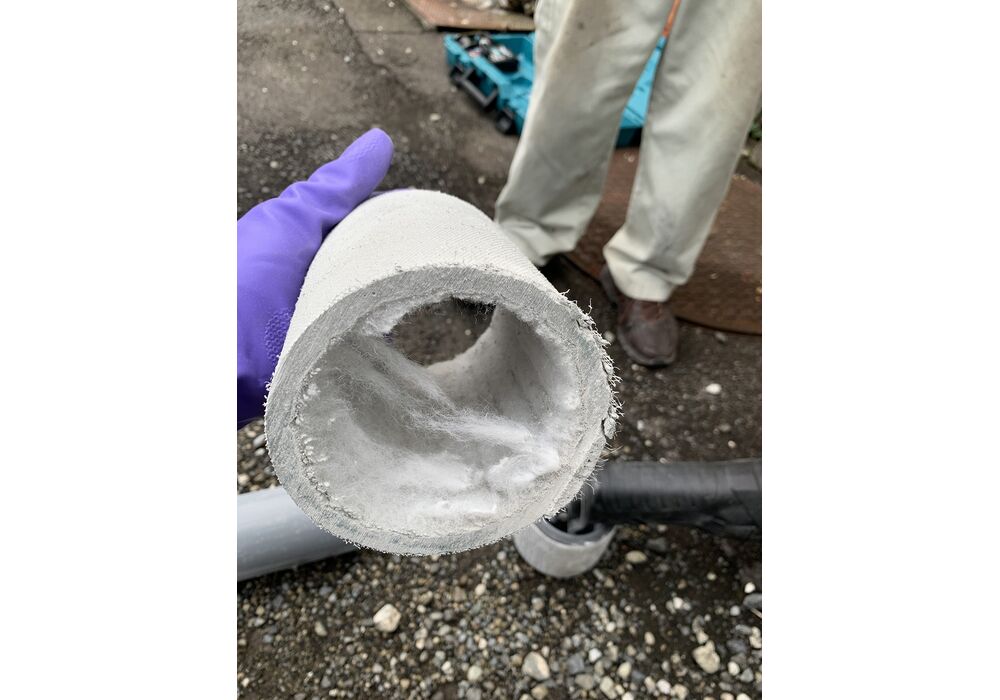

配管仕様② 耐火+遮音仕様(昭和電工機材社製)

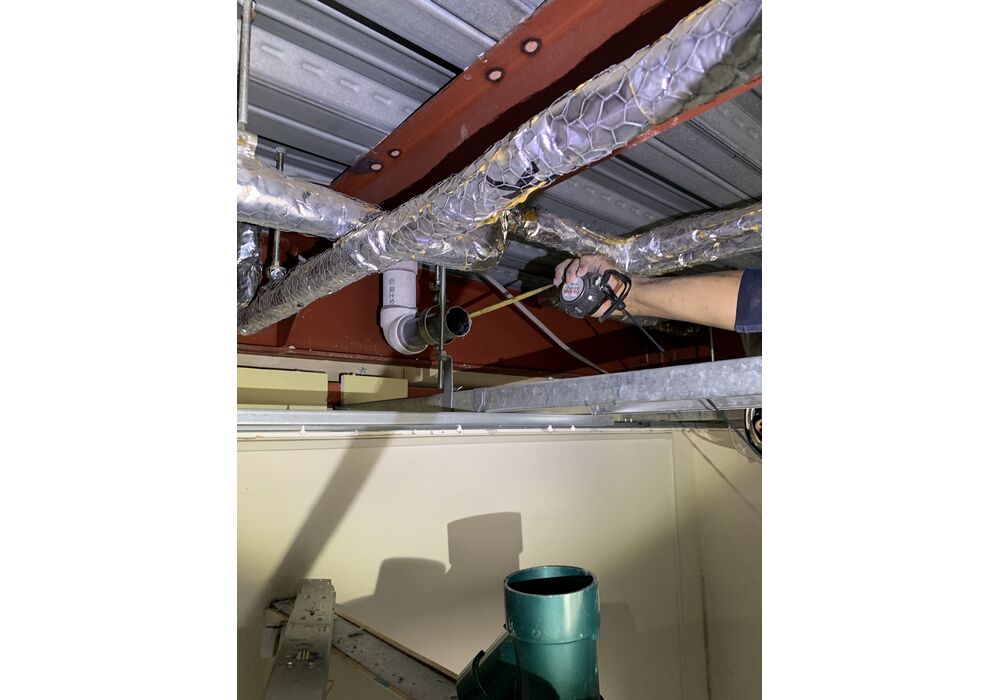

配管施工中②

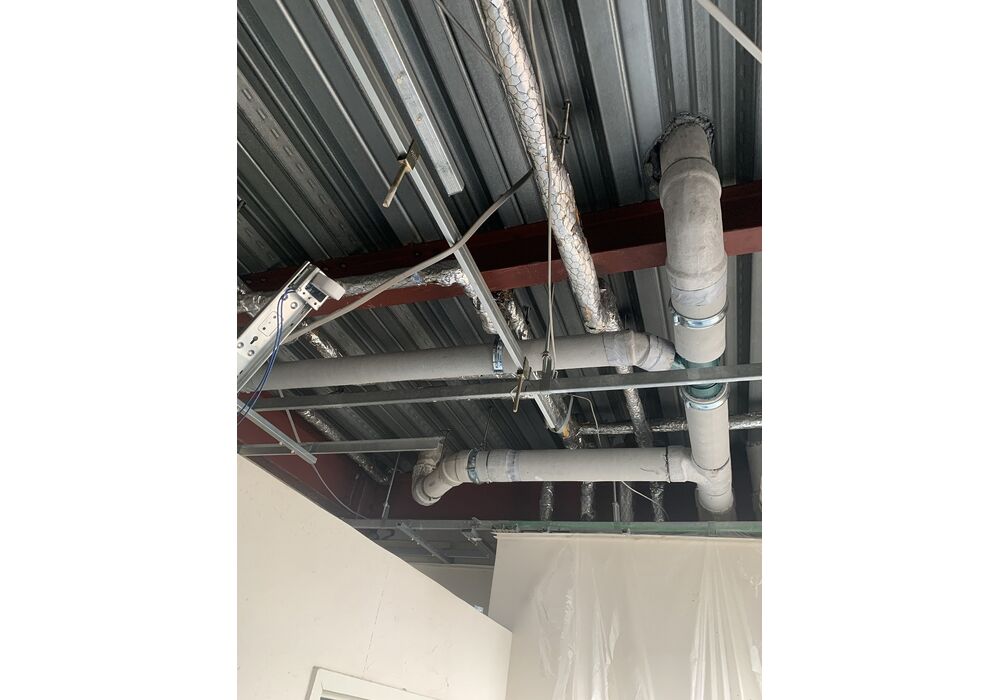

配管更新作業完了

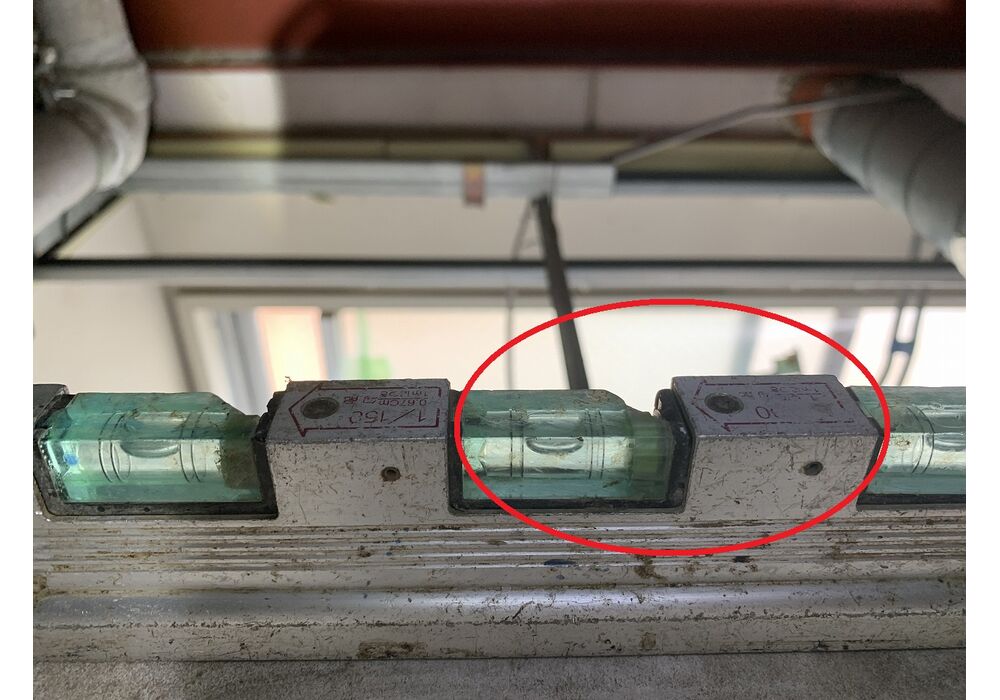

勾配確認
