某化学工場 蒸気トラップバイパス配管更新例


某化学工場にて蒸気トラップバイパス配管の更新工事を施工しました。

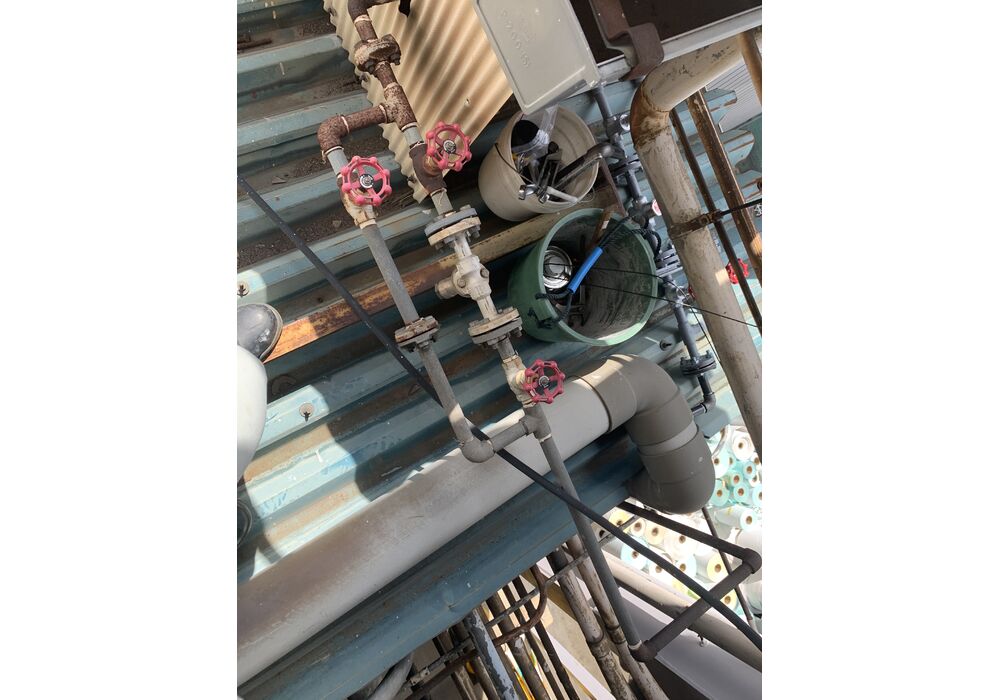

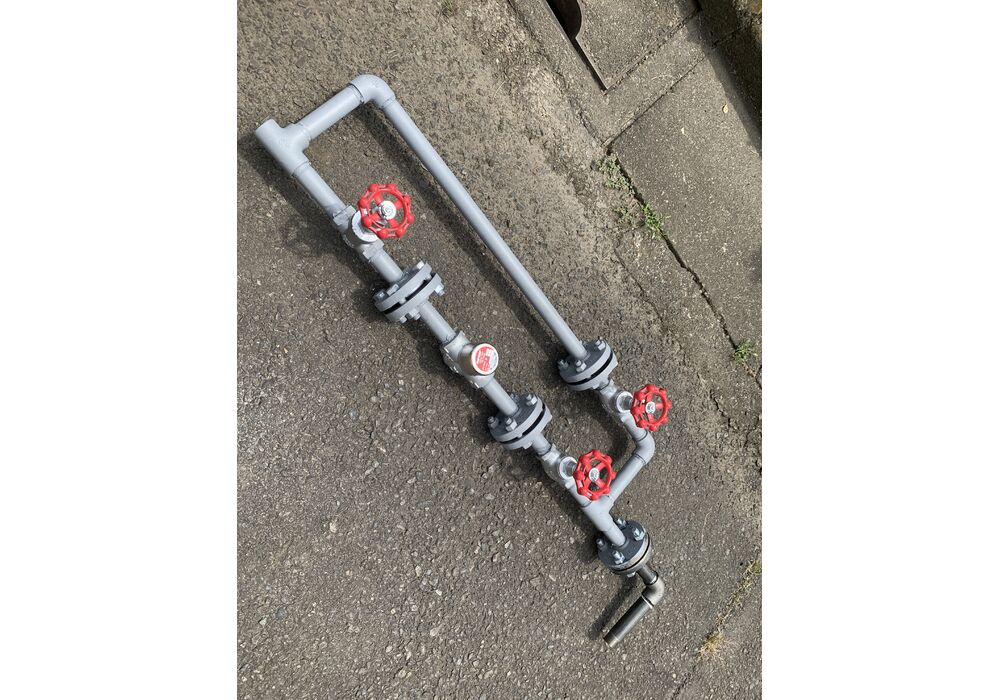

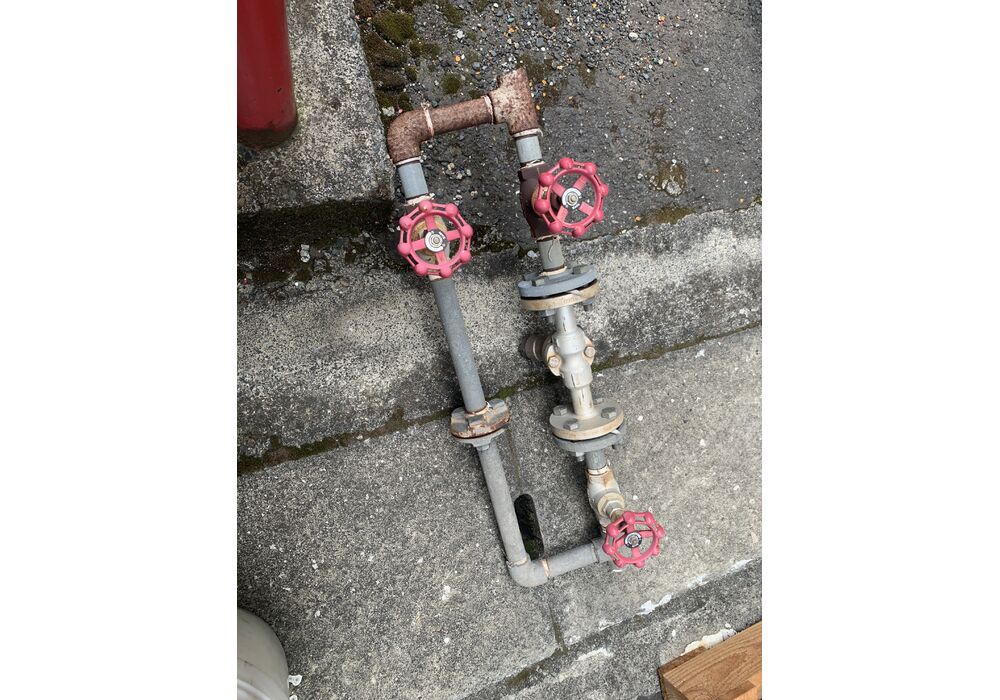

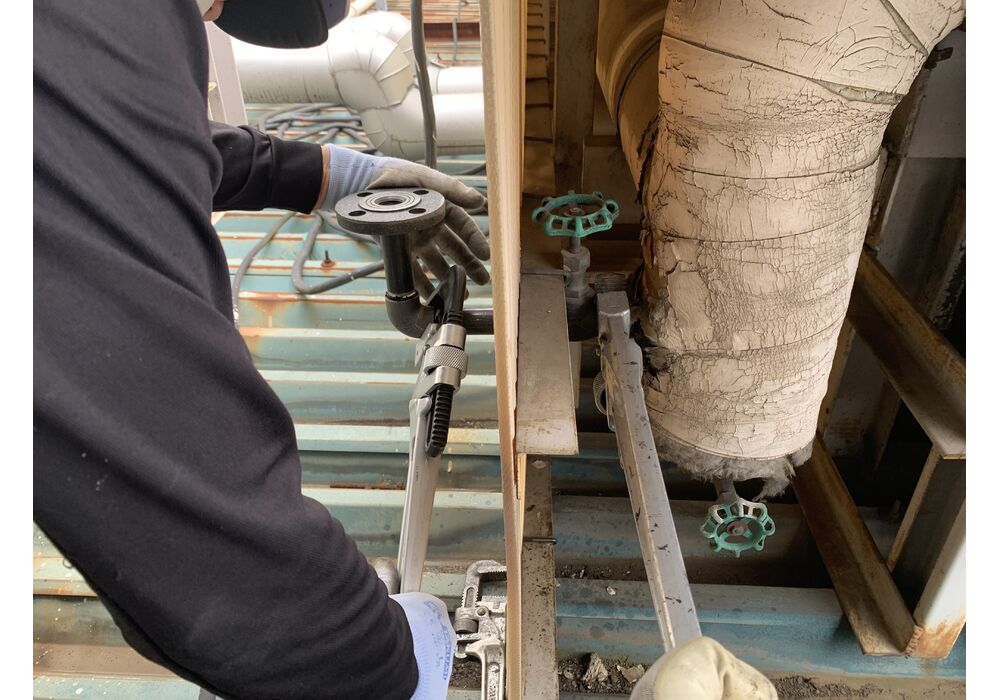

既設配管全撤去後、予め作成したバイパス配管を現場にて取付ました。



配管長を調整して既存状態より上手く勾配も取って施工しました。



6k系統蒸気ですが通気後,ボルトの増し締めを行い,漏れ無しを確認後,無事に引き渡しました



配管仕様

配管 SGP 黒 20A

バルブ KITZ製 ダクタイル10K SV

蒸気トラップ ヨシタケ製ディスク式

パッキン ボルテックス


実行予算10万



冷温水,蒸気配管等の熱源もMATHTEXにお任せ下さい。
